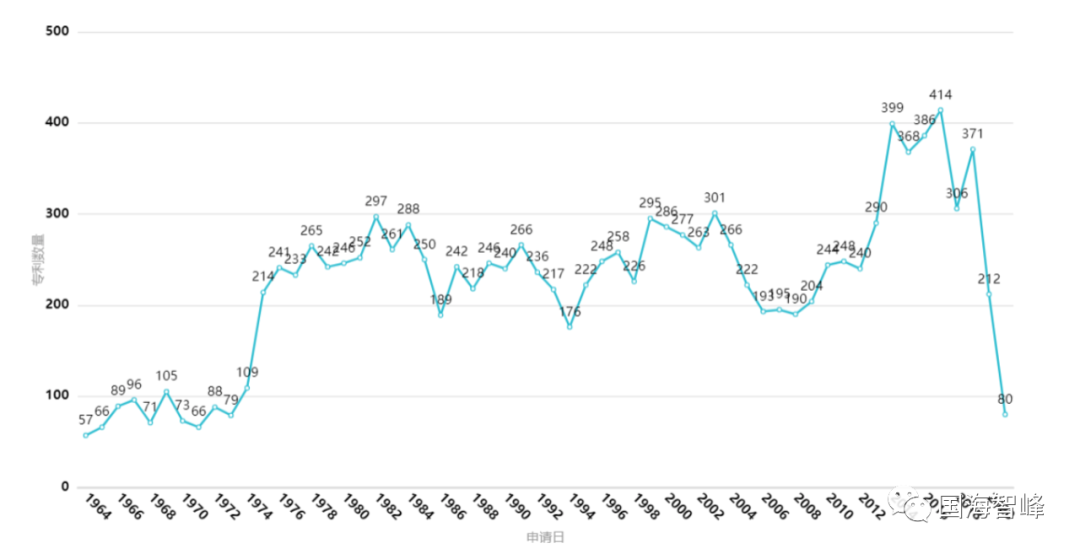

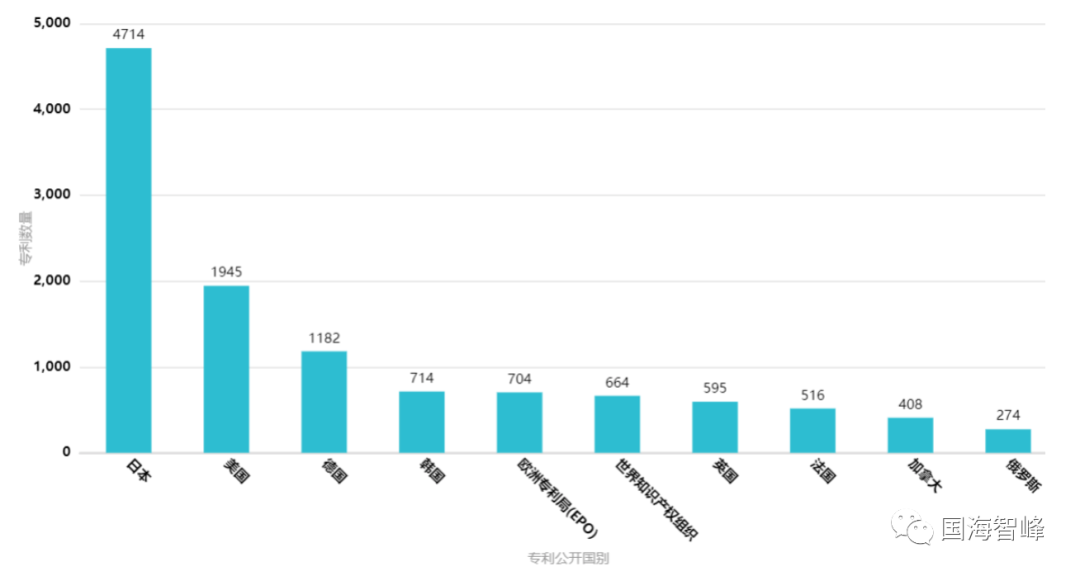

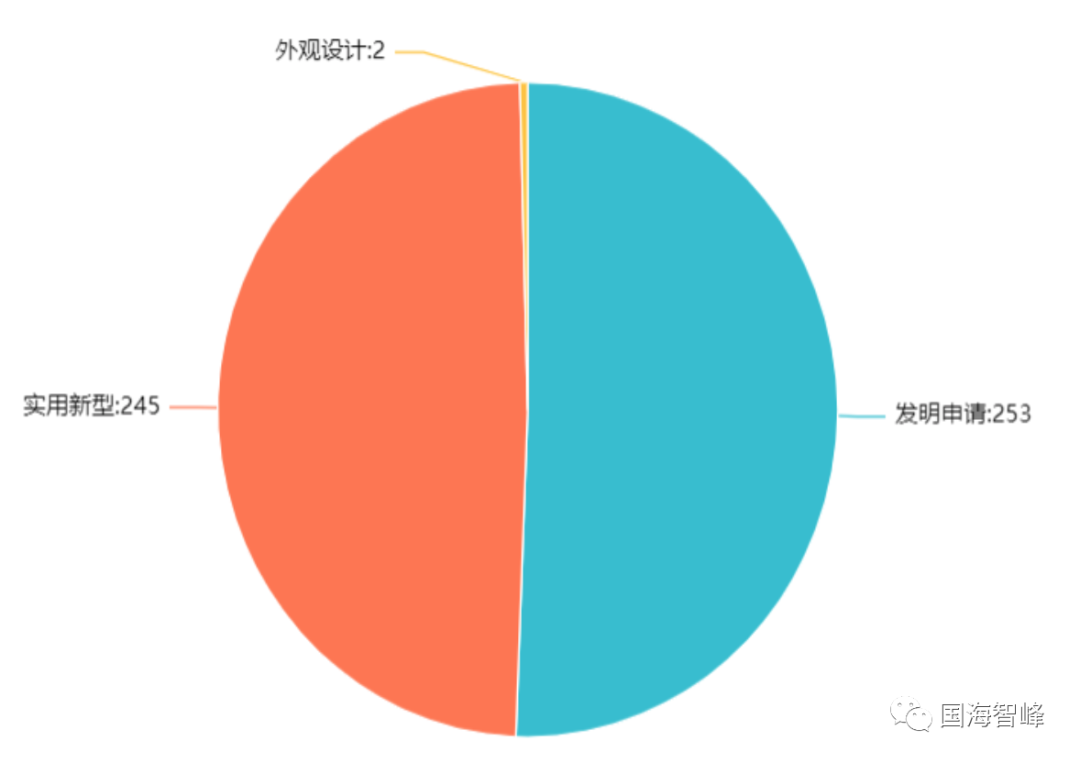

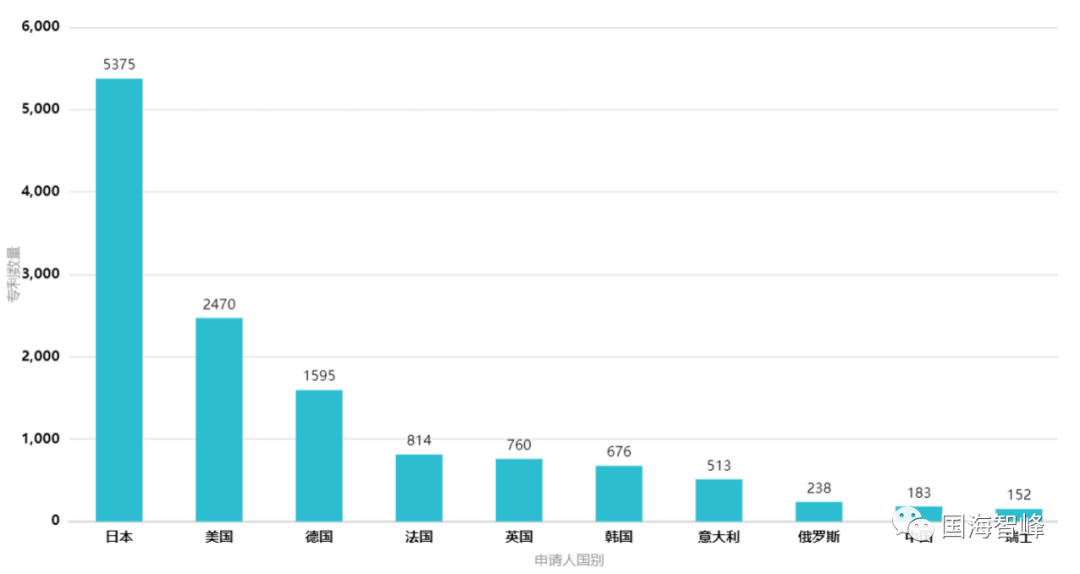

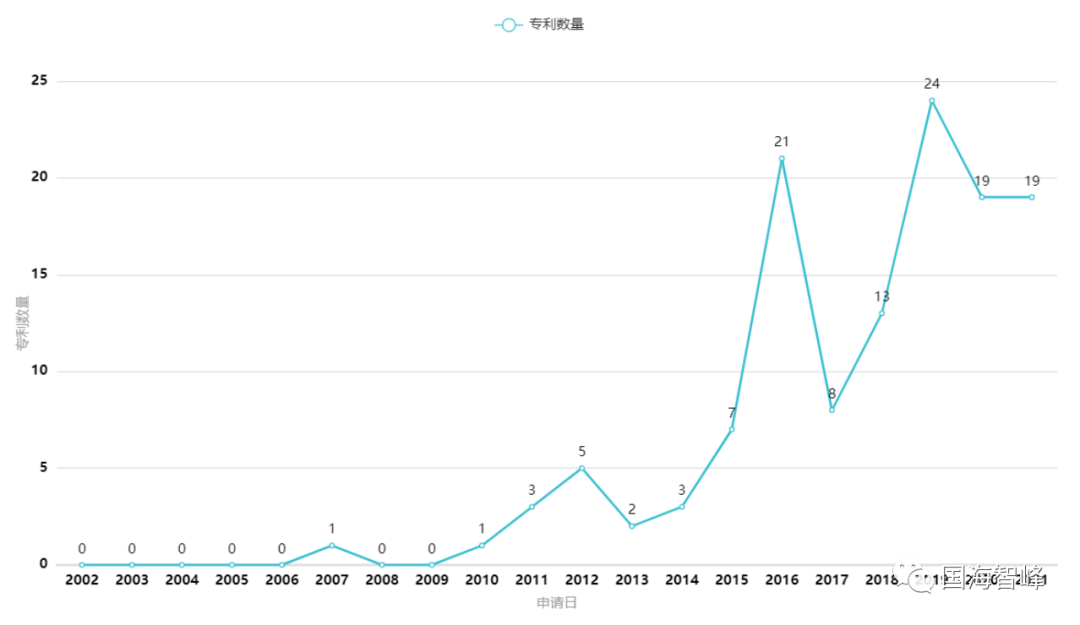

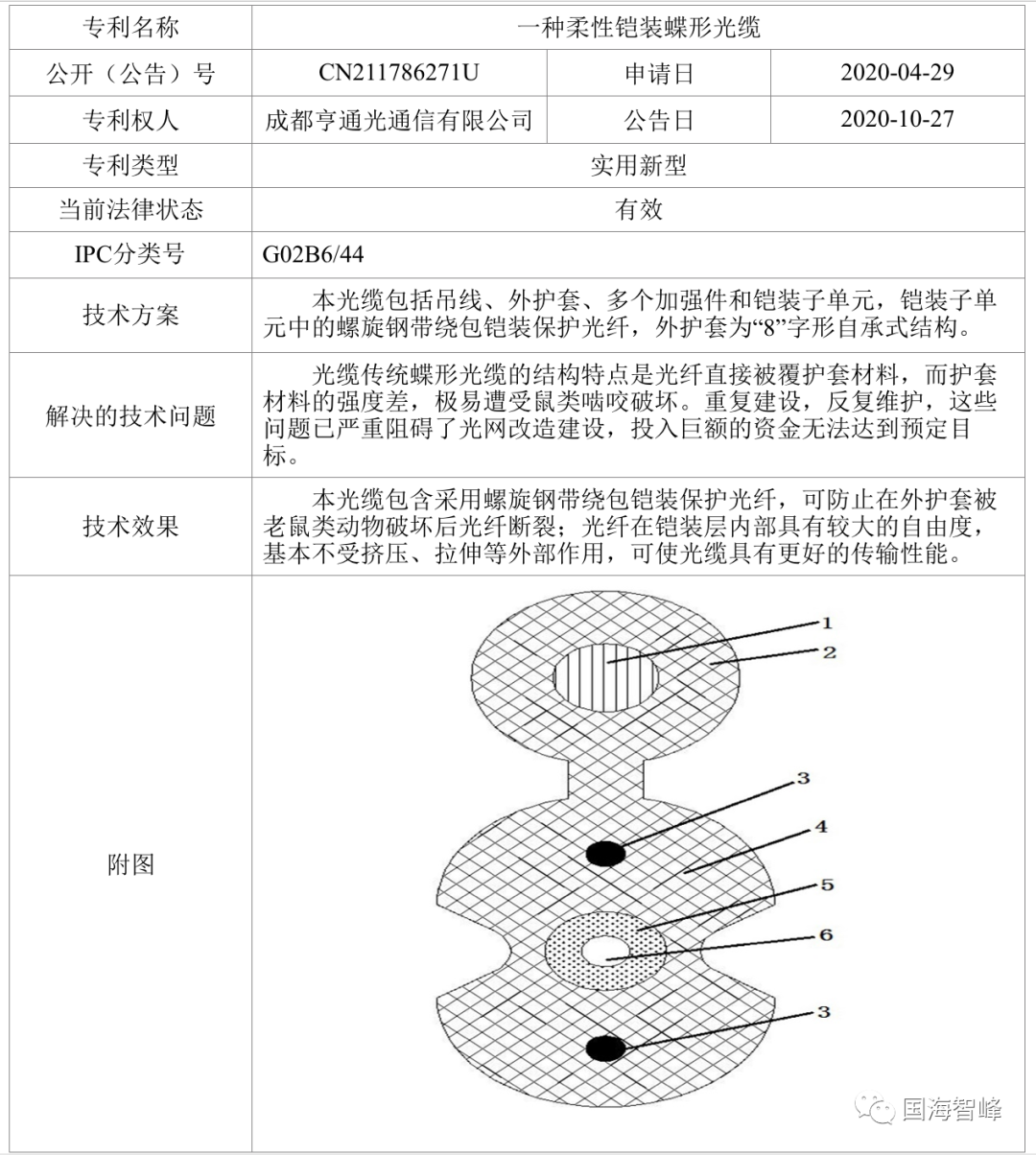

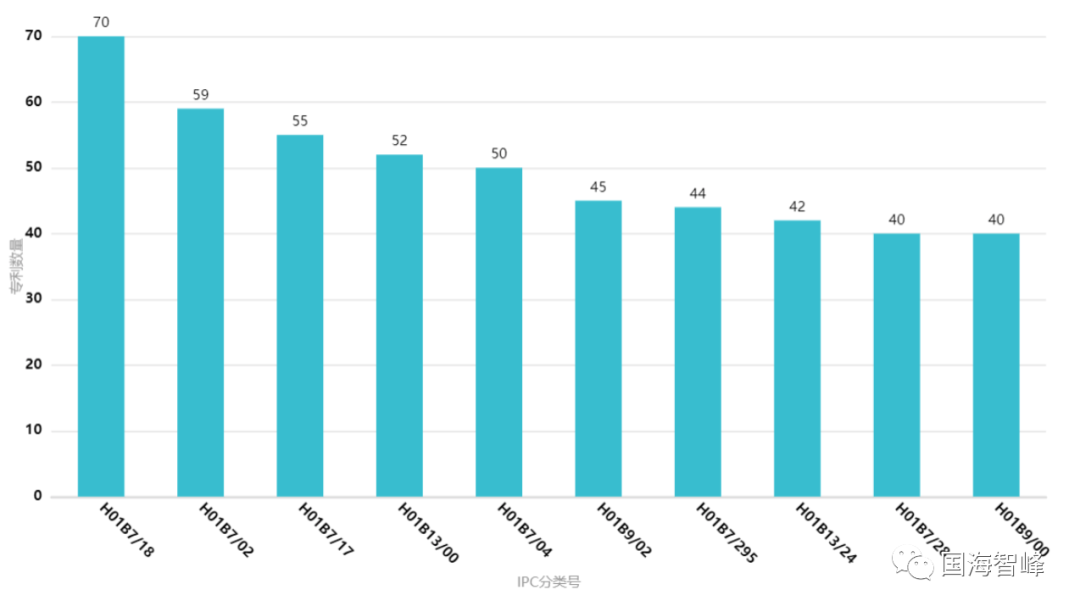

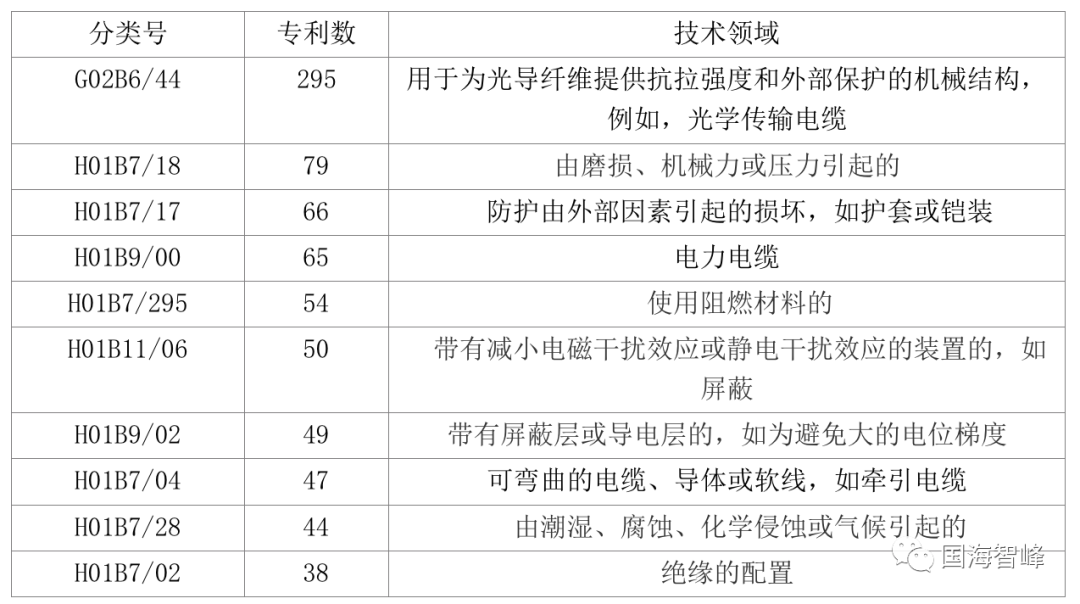

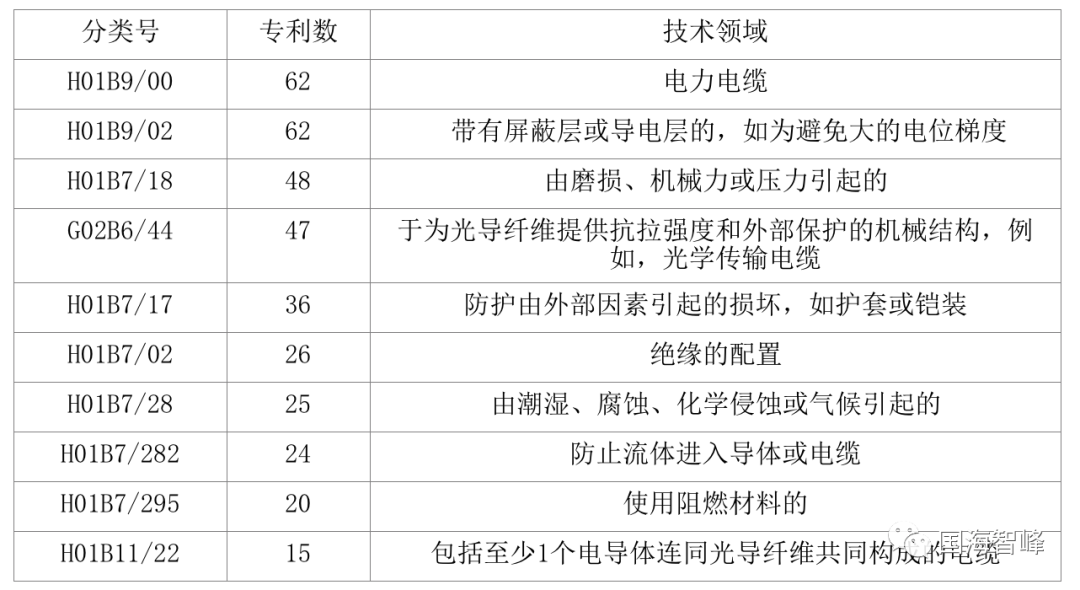

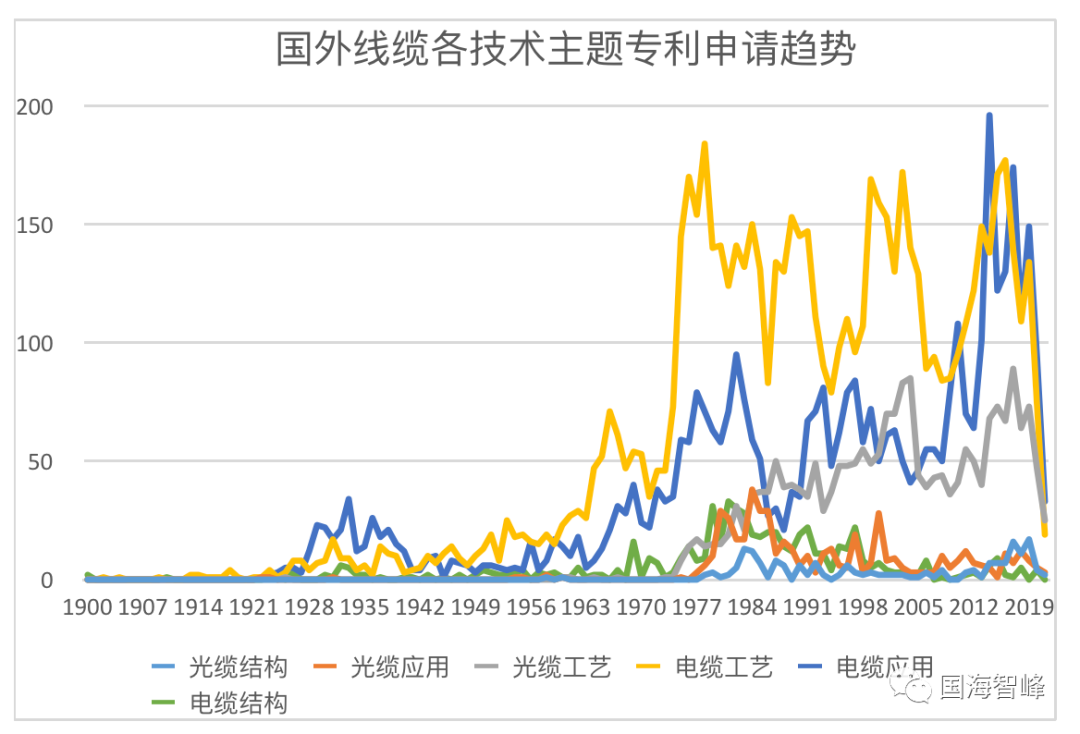

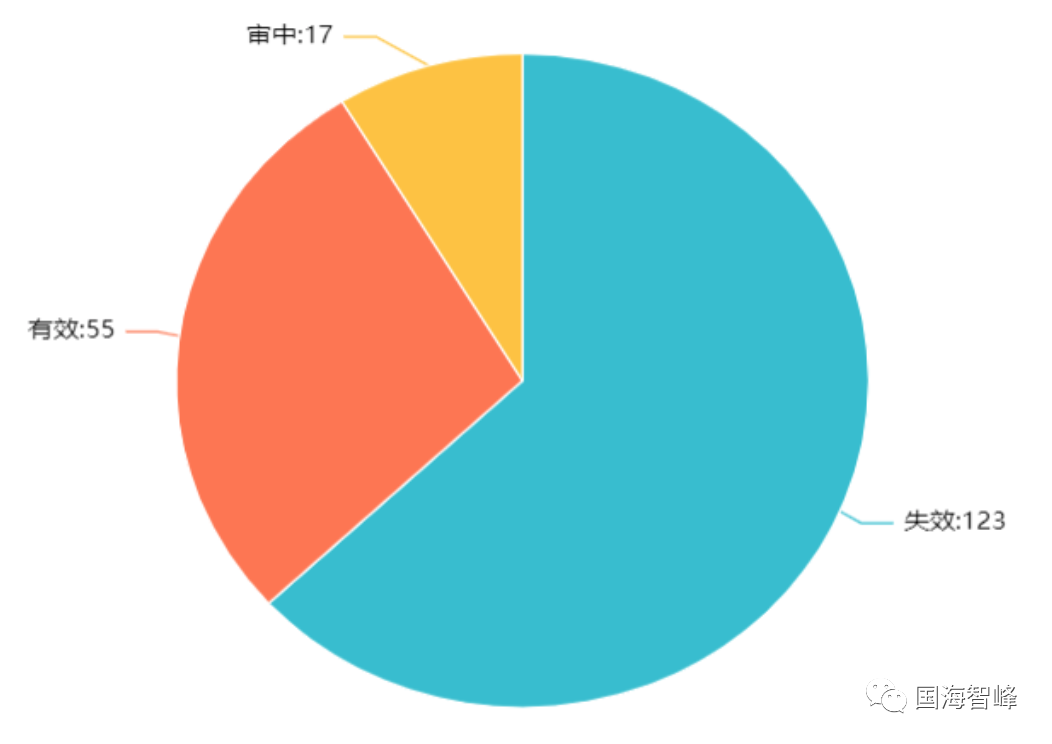

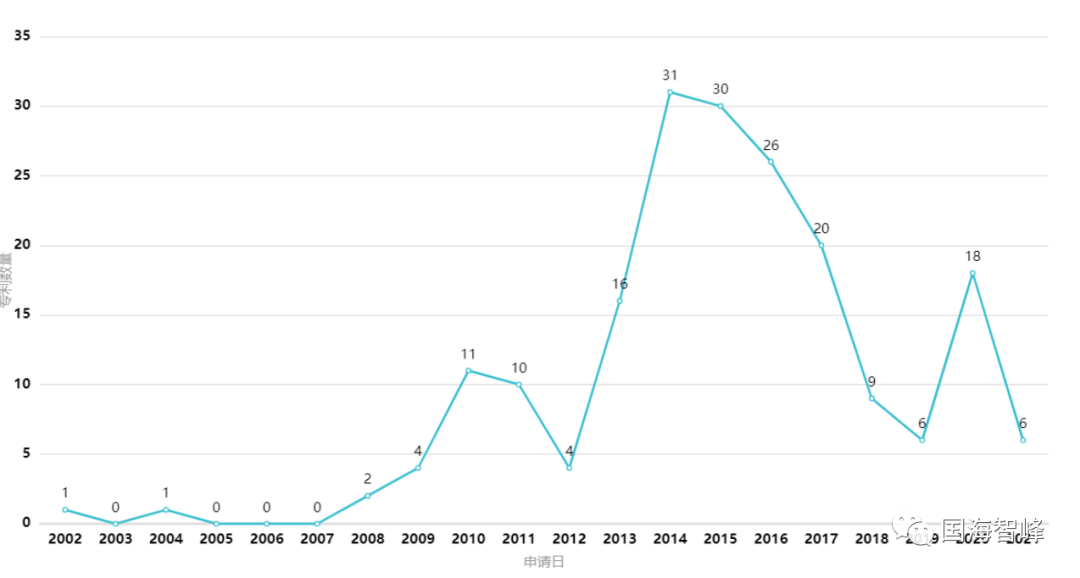

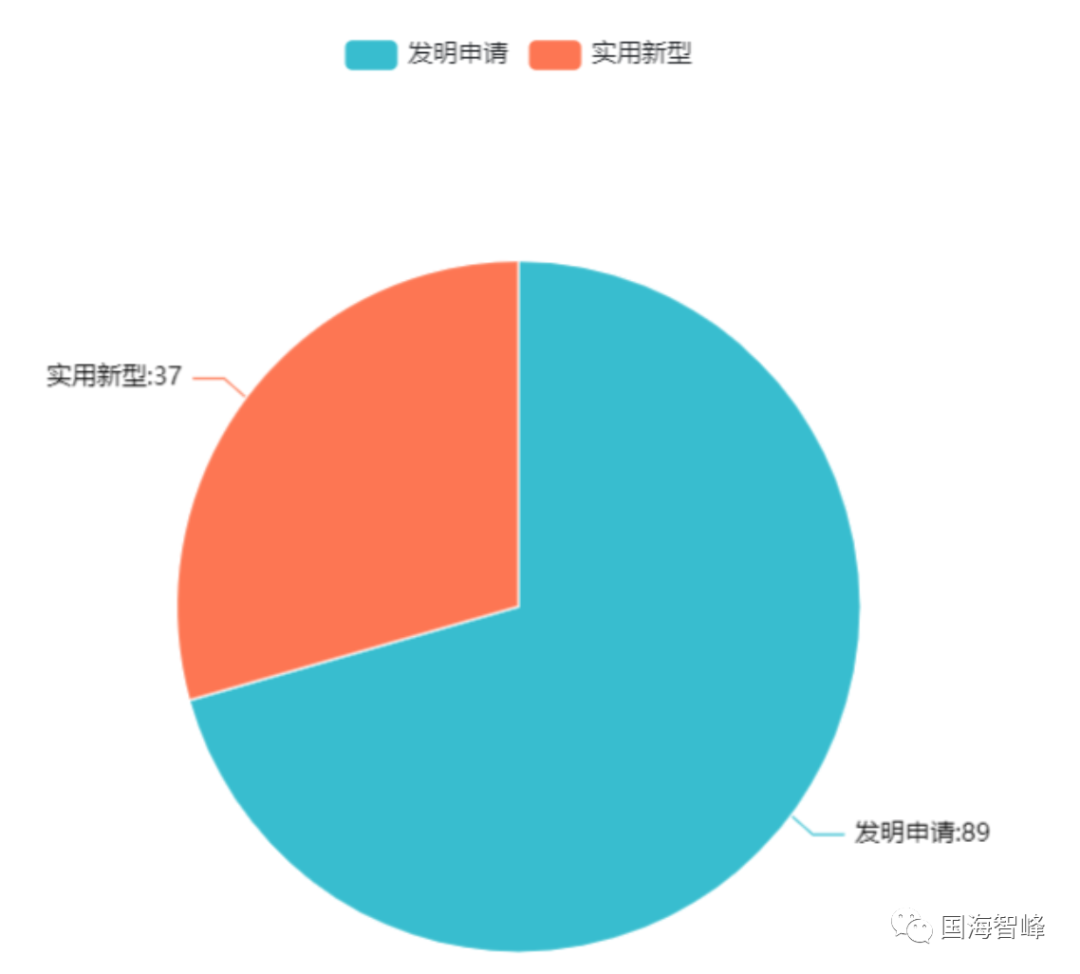

在上一期的《线缆技术专利导航分析之国内专利篇》中，我们详细展示了电缆行业在国内不同年份的专利申请情况，以及重点专利申请企业，同时，在各项数据基础上，对电缆行业的市场趋势进行了理性分析。 本期，我们将目光放于国际市场之上，来看一看，世界范围内的电缆专利发展情况，以及可能的申请走向。同时，对国内线缆巨头企业近几年来的专利申请情况进行理性解读。 1 申请趋势 通过国外专利的年度申请量情况我们可以分析国外对线缆技术的研发趋势。 ▲ 图11 国外专利年申请数量趋势 国外关于线缆技术的研究要比国内起步早，早在20世纪60年代，外国各企业线缆技术相关专利申请量已经达到了国内2002年的申请量。但整体来看，目前中国在线缆技术研究方面处于一定的领先地位，因此，国外线缆技术的发展潜力没有中国大，在1964-1974年线缆技术处于萌芽阶段，每年专利申请量几十、上百件不等，1974年过后，线缆技术相关专利申请数量整体上呈上升趋势，线缆技术的专利申请量从每年的几十、上百件增加到几百件，线缆技术进入快速发展阶段。由于专利公开的滞后性，2020年和2021年专利公开不充分，预计线缆技术的专利申请量在这两年依然会持续增长。 国外线缆各个技术主题专利申请趋势分析主要是研究国外线缆行业的具体技术领域发展趋势，2021年数据不完整，仅供参考。 由上图可以看出国外的线缆技术研发起步早，特别是电缆结构方面，在1900年就有两件相关专利产生。 从申请量来看，从1900年到1976年，光缆应用、光缆结构、电缆结构、光缆工艺方面技术研发处于萌芽期，每年专利申请量很少，1976年至今，光缆应用、光缆结构、电缆结构方面技术处于成长期，每年专利申请量不足50件，可见，国外光缆应用、光缆结构、电缆结构方面的技术还有很大的研发空间，光缆工艺方面技术在1976年-1996年处于成长期，专利年申请量逐年增加，1996年-2012年期间，光缆工艺方面技术处于稳定发展阶段，年申请量呈波动上升趋势，2012年至今，处于快速发展时期，专利申请量快速增长，可能原因是由于光缆工艺技术的发展对企业自身的发展有着重要的影响，因而国外企业开始加大对光缆工艺方面的研发投入。 至于电缆应用、电缆工艺方面技术的发展，从1924年开始进入成长期，此后经历稳定发展阶段，以及现在的快速发展时期，电缆应用、电缆工艺一直是国外线缆技术研发的两大热门主题，研发成果最丰富，专利积累较多，我国企业在进军国外市场时，可以选择错位竞争，避开电缆应用、电缆工艺这两个国外热门主题，在一些研究薄弱点、空白点进行突破，将研发重点确定在光缆结构、光缆工艺、光缆应用、电缆结构上，从而更快的实现技术突破。 2 公开区域排名 在全球范围内除中国以外的线缆技术的专利申请中，日本拥有最大的申请量。日本的专利申请量在除中国外的各个国家中占据榜首，美国、德国、韩国等地紧随其后，具有较多专利的申请。 虽然国外的线缆技术起步要早于中国，但是各国的线缆技术的专利申请量都比中国要少。可能原因有国内线缆行业的企业大量出现，在竞争激烈的环境中，企业加大对线缆技术的研发投入，同时企业越来越重视对研发技术的保护。此外，我国的专利扶持政策比较多，使得我国的线缆技术相关专利大量涌现以致一些线缆技术领域处于世界领先地位。 3 申请人排名 ▲图14 国外专利申请人排名 通过申请人排行榜分析，可以明确哪些国家的企业、科研院所或个人在线缆技术领域的研究更加深入。 在线缆技术领域，申请专利数量最多的为住友公司，共申请1044件，紧随其后的有日立公司，共申请652件、藤仓公司，共申请线缆技术专利614件、古河电工，共申请554件、西门子公司，共申请444件、日本信话，共申请231件。 日本线缆技术专利申请数量是除中国以外最高的，线缆技术申请人排名前10的企业大多也来自于日本。主要原因在于日本企业对线缆技术研发投入较多，也重视线缆的重要技术领域的保护，使日本线缆技术在除中国以外的其他国家面前处于一定的领先地位。 此外，虽然我国线缆专利申请数量略高于国外线缆专利申请数量，但对比专利申请人排名来看，我国线缆企业的申请量，相比于国外线缆企业申请量而言差距较大，其中，国外专利申请量前4名申请人的专利申请数量均高于国内专利申请量第一的亨通公司，尤其是国外专利申请量第一的住友公司专利申请数量是亨通公司专利申请数量的二倍。这说明，我国线缆行业的龙头企业相较于国外线缆行业的龙头企业而言还有一定差距，而这种情况下我国线缆专利申请数量仍高于国外线缆专利申请数量的原因可能在于：我国线缆专利申请的申请人数量要远高于国外，虽然每个申请人的专利申请数量不高，但基数大，从而使得我国线缆专利申请数量高于国外线缆专利申请数量。 4 申请人国家排名 ▲图15 国外专利的专利申请人国家排名 从上图的申请人国家排名可知，日本申请人在除中国以外的国家专利申请量最多，为5375件；其次是美国、德国、法国、英国等国。 我国的申请人在除中国以外的国家申请的线缆技术相关专利有183件，说明我国企业在国外进行专利布局的还很少，有全球性布局思维的中国企业不多。 5 IPC分析 ▲图16 国外专利IPC技术构成 分析专利技术分布情况，可辅助企业掌握该技术的主要研发方向或者选择技术空白、薄弱的点进行技术攻关。 由技术构成可以看出，国外的专利主要集中在H01B13/00上，具体涉及导体、电缆的制备工艺，这是该领域的研究重点和研究热点；另外还涉及光缆结构、电缆应用、电缆结构等技术方向。 表3 国外专利技术领域及其申请情况 对比国内的技术研发方向发现，国内外的主要研究方向还是有点区别的： 国内比较重视电缆应用方面的技术研究，而国外则更重视电缆制备工艺方面的技术，但国内外大体的研究方向有些许类似，例如都更重视电缆方面的研究，光缆的研究投入较少。 06 重点企业申请人 国内线缆技术领域竞争激烈，涌现了一大批发展迅速的优秀企业，因此，本次重点分析线缆技术专利申请数量排在前3名的企业申请人。分别是：亨通光电、国家电网、三普药业。 #01 亨通光电 亨通光电成立于1991年，于2003年上市，公司专注于在通信网络和能源互联两大领域创造价值，具备设计、研发、制造、销售与服务一体化的综合能力。 亨通光电共申请线缆技术相关专利500件，其中发明申请253件、实用新型245件、外观2件，亨通光电申请的发明专利多的原因可能在于企业更注重线缆技术方案的研发，再者可能因为发明申请专利保护期限长，企业研发成果受保护的期限长，因而受到企业青睐。 ▲图17 亨通光电专利申请趋势 从专利申请趋势图，可以发现亨通光电从1999年开始申请线缆技术相关专利，相比其他企业，亨通光电是最早开始申请线缆技术相关专利的企业，专利积累较为丰富。 从年申请量来看，自2002年后，亨通光电每年都会申请线缆技术相关专利，2003年，亨通光电上市，可能上市过后，企业的竞争压力更大，因而加大线缆技术研发投入，进而每年都有相关专利申请。此外，2013年，亨通光电申请专利数量高达91件，可能是由于这一年，亨通光电参加了2013年的巴西国际电力展览会，与世界各国客户进行了深入沟通和探讨，企业为了打开国际市场，加大对线缆技术的研发投入，因而这一年的研发成果最丰富。 ▲图18 亨通光电线缆技术专利类型分布 亨通光电的500件线缆技术相关专利包括245件实用新型、253件发明、2件外观。其中有134件实用新型、4件发明、2件外观处于有效状态，86件发明处于审中状态，163件发明、111件实用新型处于失效状态。 表4 亨通光电线缆技术专利IPC分布 从IPC分类来看亨通光电申请的专利主要涉及G02B6/44、H01B7/18、H01B7/17等，具体涉及光缆结构、电缆防护等，由此可见，亨通光电在线缆技术研发上的研发重点是线缆结构，正是国内整体在线缆技术研发领域不够深入的方面，也是国内整体需要研究的重点方向。 表5 CN211786271U专利技术分析 亨通光电的线缆技术研发中光缆结构是该企业的重点研究方向，因此，我们从中选两篇处于有效法律状态且研究光缆结构方面的专利进行分析。 表6 CN211348794U专利技术分析 #02 国家电网公司 国家电网公司成立于2002年，公司经营范围主要包括输电；供电；境外工程；实业投资及经营管理；与电力供应有关的科学研究、技术开发、电力生产调度信息通信、咨询服务等。 国家电网公司共申请电缆技术相关专利共195件，其中发明申请84件，实用新型110件，外观设计1件。国家电网公司申请实用新型专利数量多原因在于线缆技术主要是结构上的改进，申请发明或新型实用都可以，实用新型授权时间短，无需实审，因此较为受到企业青睐。 ▲图19 国家电网公司专利申请趋势 从申请趋势图中可以发现，国家电网公司在2012年开始申请专利，相比其他的公司，例如江苏亨通光电股份有限公司、江苏上上电缆集团有限公司起步较晚。之后凭借在2013-2017年间有多件专利产出，跃居申请人排名第2位。说明其在2012年开始申请线缆技术相关专利之后一直有关注线缆技术领域，也在进行相关的技术研发，积累了一定的线缆技术研发经验和条件。选择在2013年尤其是2014年大量申请专利的原因之一可能在于2014年中央财经领导小组会议强调“抓紧制定电力体制改革总体方案”直接或间接的使企业重视线缆技术研发成果并加大研发投入。 ▲图20 国家电网公司专利类型分布 国家电网公司的195件线缆技术相关专利包括110件实用新型、84件发明、1件外观。 ▲图21 国家电网专利有效性分布 其中有52件实用新型、2件发明、1件外观处于有效状态，17件发明处于审中状态，65件发明、58件实用新型处于失效状态。 表7 国家电网公司IPC分布 国家电网公司申请的专利主要集中在H01B9/00、H01B9/02、H01B7/18、H01B7/17这些小组中，具体涉及电缆应用、电缆结构等方面的技术。 #03 三普药业 三普药业成立于1994年，是一家专注于医药工业、医药商业的重点企业，是远东控股子公司（远东集团是国内最大的民营电线电缆企业），2008年收购远东控股持有的远东电缆、远东复合技术、新远东电缆三家子公司100%的股权，三普药业完成从医药类公司到国内电线电缆生产销售龙头公司的蜕变。三普药业（主要是远东电缆、远东复合技术、新远东电缆）于2010年，电缆业务上市。自2007年至今，三普药业共申请126件线缆技术相关专利。 ▲图22 三普药业线缆技术专利申请趋势 从申请趋势图中可以发现，三普药业早在2007年才开始申请线缆技术相关专利，相比于其它公司起步较晚。2021年专利公开不充分，三普药业申请专利的时间主要集中在2012年至今，该企业线缆技术研发持续发展，主要原因在于线缆技术的研发成果与公司的发展有着重要的联系。 ▲图23 三普药业线缆技术专利类型分析 江苏亨通光电股份有限公司的126件线缆技术相关专利包括89件发明申请、37件实用新型。其中有1件发明、22件实用新型处于有效状态，61件发明处于审中状态，26件实用新型处于失效状态。 ▲图24 三普药业线缆技术专利IPC分布 从IPC分类来看三普药业申请的专利主要涉及H01B7/18、H01B7/02、H01B7/17等，具体涉及电缆结构、电缆工艺。 「未完待续」
